Platine électronique FAAC - 63000710
Réf :
FAAC-63000710
Voir les caractéristiques
En stock
Prix spécial 361,00 € Ancien prix 399,60 € -10%
Économisez 38,60 € (-10%)
Platine électronique
Cette référence remplace l'ancienne référence FAAC-790912
Prenez rendez-vous avec un expert dans l'un de nos 150 magasins
Description
Description produit :

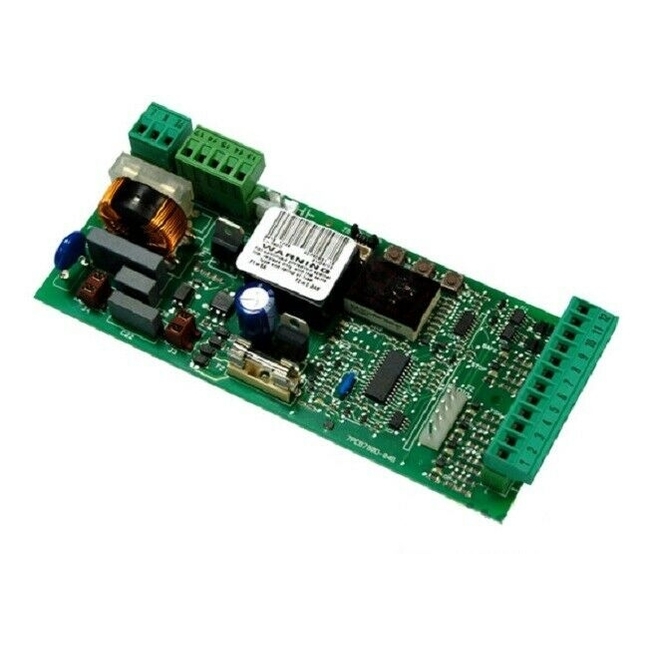

Platine électronique de rechange pour automatisme de portail coulissant FAAC 746 & 844 ER Z16
Connexions électriques
- Sécurités en ouverture : elles interviennent en détectant un obstacle uniquement durant le mouvement d'ouverture du portail. Elles provoquent la refermeture immédiate ou la reprise du mouvement d'ouverture au désengagement
- Sécurités en fermeture : elles interviennent en détectant un obstacle uniquement durant le mouvement de fermeture du portail. Elles provoquent la réouverture immédiate ou au désengagement
- Sécurités en ouverture/fermeture : elles interviennent durant les mouvements d'ouverture et de fermeture du portail. Elles provoquent l'arrêt et la reprise du mouvement au désengagement.
- Sécurités "bord ": elles interviennent durant les mouvements d'ouverture et de fermeture du portail. Elles provoquent l'inversion immédiate du mouvement et l'arrêt au bout de deux secondes.
- Encodeur : il intervient en présence d'un obstacle durant les mouvements d'ouverture et de fermeture du portail. Il provoque l'inversion immédiate du mouvement et l'arrêt au bout de deux secondes
Garantie 2 ans
Caractéristiques techniques
Type d'accessoire motorisation
Carte électronique
Caractéristiques techniques
Tension d'alimentation : V~ (+6% -10%) 230
Puissance absorbée (W) : 10
Charge maxi moteur (W) : 1000
Charge maxi accessoires (A) : 0,5
Température d'utilisation : -20 °C +55 °C
Fusibles de protection : 2
Logiques de fonctionnement : Automatique / Automatique “pas à pas” /Semiautomatique / Sécurité / Semi-automatique B / Homme mort C / Semi-automatique “pas à pas”/ Logique mixte B/C
Temps de fonctionnement : Programmable (de 0 à 4,1 mn)
Temps de pause : Programmable (de 0 à 4,1 mn)
Force de poussée : Réglable sur 50 niveaux
Entrées bornier : Open - Open partiel - Sécurités en ouverture - Sécurités en fermeture - Stop - Bord - Alimentation+Terre
Entrées connecteur : Fin de course d'ouverture et de fermeture - Condensateur du moteur
Sorties bornier : Feu clignotant - Moteur - Aliment. accessoires 24 Vcc - Lampe témoin 24 Vcc / Sortie temporisée / Commande électroserrure - feu - Failsafe
Connecteur rapide : Embrochage platine à 5 broches Minidec, Decoder ou récepteurs RP
Programmation : 3 touches (+, -, F) et afficheur, mode "base" ou "avancée"
Fonctions programmables mode base : Logique de fonctionnement - Temps de pause - Force de poussée - Direction ouverture-fermeture
Fonctions programmables mode avancé : Couple au démarrage - Freinage - Failsafe - Pré-clignotement - Lampe témoin/Sortie temporisée/Commande Électroserrure ou feu - Logique sécurités d'ouverture et de fermeture - Encodeur/ Sensibilité anti-écrasement - Ralentissements - Temps d'ouverture partielle - Temps de fonctionnement - Demande d'assistance - Compteur de cycles
